金属板材切片机横剪线设备

中拓金属板材切片机横剪线设备ZTRFM-C007

本生产线用于将金属卷材切片,切割成你需要长度的板。通常可用于不锈钢,铝(铝合金),碳钢等材料的卷材。具有全自动生产,切割板材平整,没有毛刺的特点。

生产流程

生产流程以供参考(如果你的工厂没有地坑可以为您定制)

开卷-校平-覆膜(可选配)-剪切-传送带-全自动码垛

生产参数

由于机器是定制的,根据客户的不同需求(原材料的厚度 机器的自动化程度 对成品板材不同的平整需求度 )我们有多年的技术团队为您设计适合您的专属机器技术方案。接下来,以我们近期完成的客户订单 0.28-4.0×1700伺服板料开卷校平剪切线 为例,介绍下生产参数。

使用范围 本生产线用于厚度(0.28-4.0㎜);宽度500-1500㎜的钢卷板的开卷校平、定尺、剪切。

钢卷板厚 0.28-4.0㎜

钢卷宽度 500-1500㎜

钢卷内径 Ø508、620㎜

钢卷重量 12T

剪切精度 长  度:±0.5㎜(以2000㎜计)

对角线 ±0.5㎜(以2000㎜计)

剪切长度 500-3000㎜

生产线工作高度 1150㎜

生产线速度 2000mm/分钟30张

生产线运行方向(在操作侧) 自左至右。



生产设备配置

1.液压开卷机(带小车)

主要技术参数:

(1)承重:                        12T

(2)钢卷内径:                   508、620㎜

(3)开卷板宽:                    1500㎜

2.精校剪切机

校平部分:本机结构为二辊牵引辊,15辊校平机,分齿箱万向节传动、上下附加辊。主要用于牵引开卷机上的钢板,运行速度可调。变频调速电机传动减速机驱动。表面镀烙。采用7辊传动精校定尺,板料送入校平辊中间经过正反方向反复变形后达到校平目的,对不同材质钢板达到相应校平。升降部分的作用是提升上排工作辊,调整工作之间的间距,通过手轮传动蜗轮蜗杆带动丝杆达到升降上排辊的目的。

(1)校平板厚度:                     0.28-4.0㎜

(2)校平板宽:                        500-1500㎜

(3)校平辊直径:                     Ø 160㎜45#钢 淬火50°- 55°。

(4)主电机功率:                     22KW  伺服电机

剪切部分:主要由左右支架、连杆、上下刀架、工作台、驱动电机等部分组成。也可用户自备也可根据用户要求选型。

(1)剪切厚度:             4.0mm

(2)可剪宽:                   1600mm

(3)电机功率:                 11KW

3.送料平台

送料平台采用框架是结构总长3000mm、一体式皮带结构不伤钢板

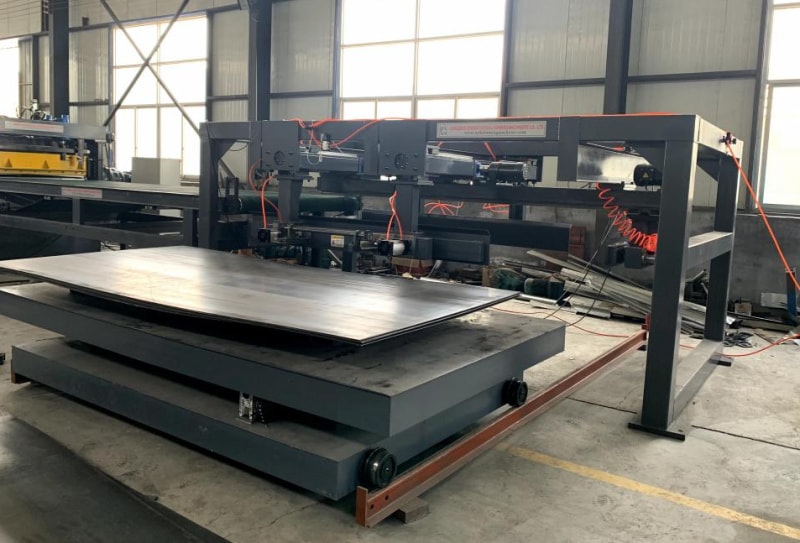

4.自动收料码垛机

液压升降落料机主要采用气缸推进进行板料的整齐码垛,由横移架体,纵向挡板等组成。横移架根据不同板宽电动调整,纵向挡板根据不同的板长电动调整。码垛机主要有气缸行走辊道和电机组成。其作用是将落料后的板料码垛整齐后、开动电机将码垛整齐的板料送入落料台,以便打包或吊出。

(1)落料架总高:                   1900㎜

(2)落料架总长:                  3300㎜

(3)落料架承重:                   6T

(4)动力摆线针减速电机:           2.2KW

我们的机器可以根据客户的不同需求而定制。如果您有此方面的需求请联系。我们多年的技术团队设计适合您的生产方案,以及多年的销售团队和售后团队带给您好的购物体验。


付款方式: 30%定金,剩余70%测试后发货前付清。
售后保障: 提供终身在线技术服务支持,零部件可更换。
最少起订量: 1台
发货期(天): 常规45天,具体可以商定。
保修期: 机器1年保修期
支付保障: 可阿里巴巴下订单支付,享受第三方交易保障。
准时发货保证 √
退款政策 √
(我们的阿里巴巴店铺网址:https://zhongtuomachine.en.alibaba.com/
