High speed guardrail equipment
高速护栏设备
High speed guardrail equipment
High speed guardrail equipment
高速护栏设备
中拓公路高速护栏辊压成型机W梁设备

中拓公路高速护栏辊压成型机W梁设备

公路护栏成型机是专为全自动批量生产公路护栏而设计的。

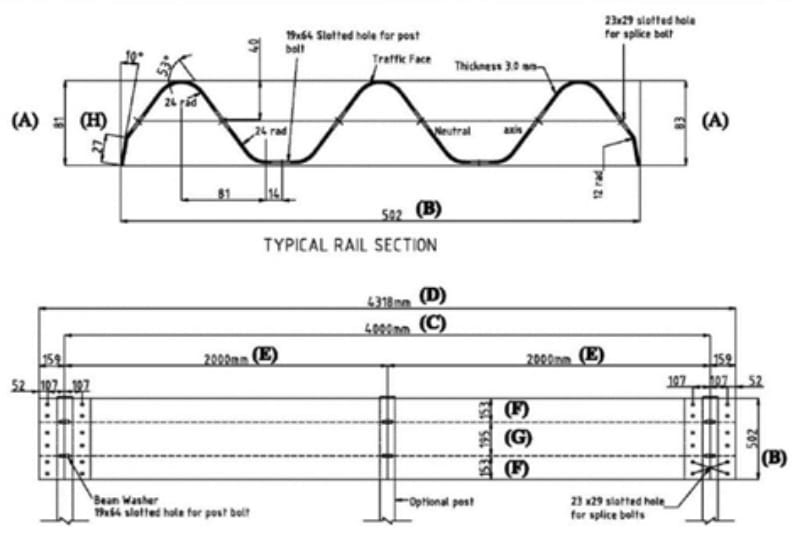

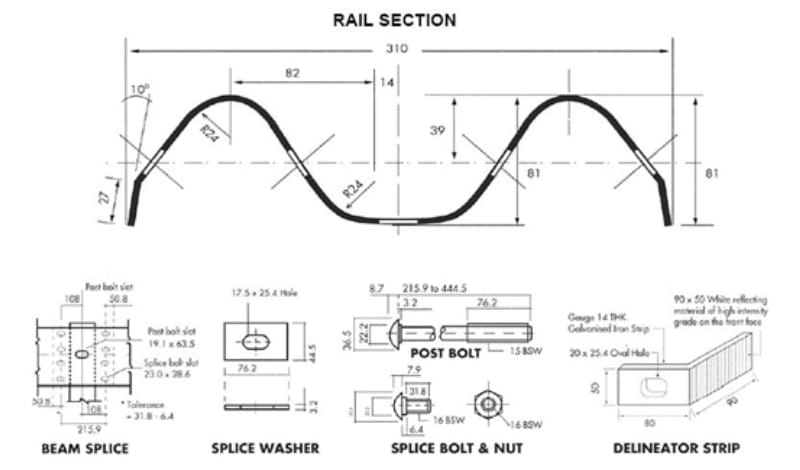

公路护栏滚压成型机W型梁滚压机是全自动批量生产在线打孔的护栏成型设备。公路护栏或W型梁我们有两种类型:二波护栏和三波护栏滚压成型机。以下是一些绘图简介供您参考:



现在使用的护栏类型是 W 型梁。又称二波护栏。现在三波护栏是新的它是一种类似于两片W型梁护栏形成一个单节的护栏。


护栏是一种防止车辆误入高速公路危险区域的系统,护栏的厚度可达2.0mm至4.5mm。但是对于高速公路护栏设计,原材料厚度越厚,机器就越贵。


对于护栏机,常见的有以下三种设计方案,我们给出三种选择:

选项A:二波护栏滚压成型机

方案B:三波护栏滚压成型机

方案C:二波三波一机护栏滚压成型机

接下来,依据W型高速护栏给您讲解下具体机器。

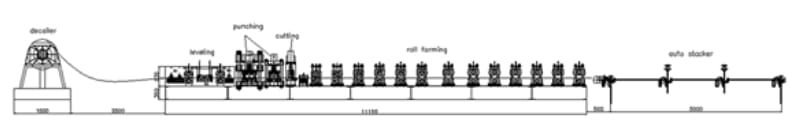

高速护栏成型流程


开卷-校平-冲孔-切割-滚压成型-自动堆垛

本机由以下部分组成:液压开卷机或手动开卷机、冲压系统、主辊压成型机、剪切系统和收料台。

打孔装置(选配)


冲头将连接到一个带有油箱、电机、泵、压力控制阀、压力表、电磁阀、液压软管的液压单元,所有这些都旨在在所需的工作压力下安全运行

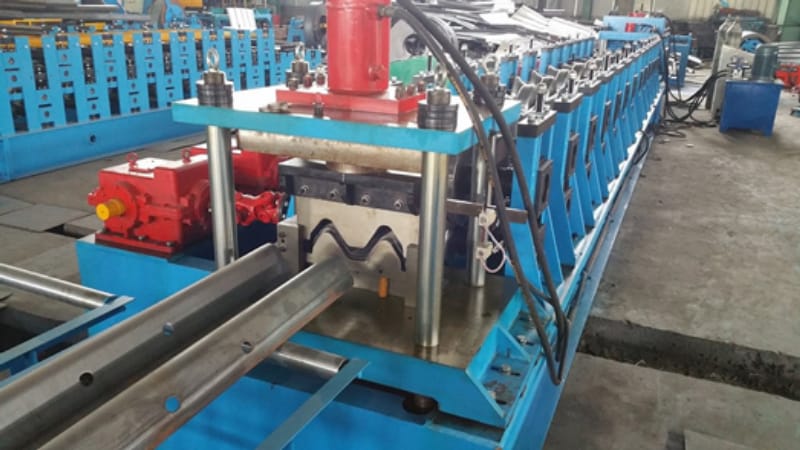

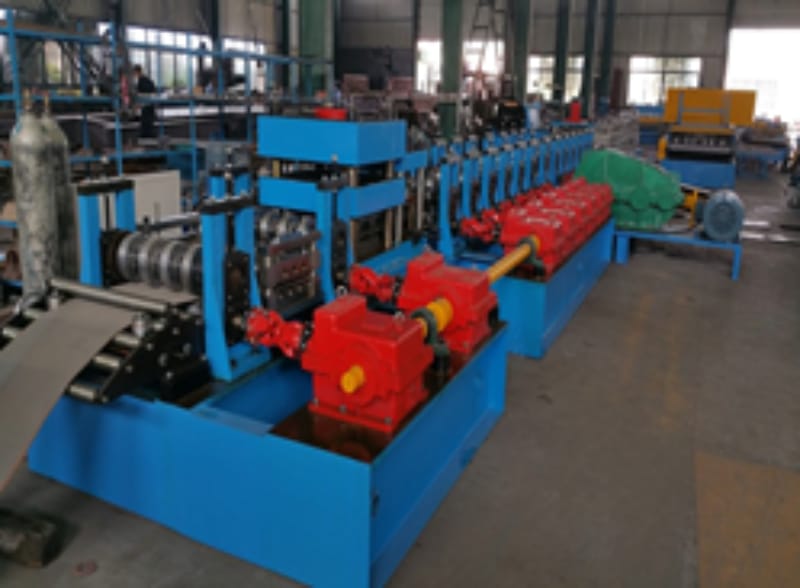

高速护栏成型主机


辊轮排数 16排

滚轮材质 GCR15,HRC58-62,表面镀铬,CNC

轴径 ¢76mm,材质:45#钢调质

变速箱 变速箱,共16组

机座架 采用H型钢

优点 主成型机上有故障紧急停机按钮

机台 机台采用铸铁式,坚固稳定

保护罩 所有驱动部分均采用防护网罩,避免事故发生

切割方式 液压切割,与冲孔液压装置连接

电机功率 15KW(ABB品牌电机)

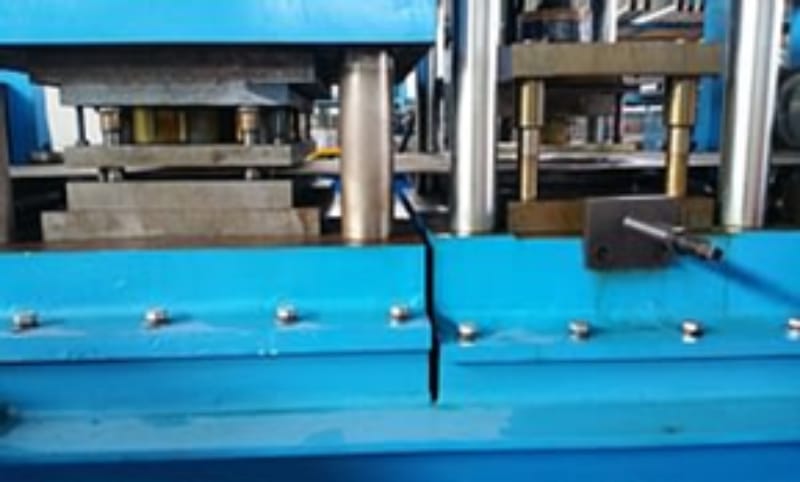

成型后液压切割 将滚压成型后的护栏板切割成所需长度

切割运动 切割时滚压成型部分停止

切割刀片材质 Cr12 热处理

测长 自动编码器测长;品牌:欧姆龙

长度公差 +/- 1.5mm 每件成品

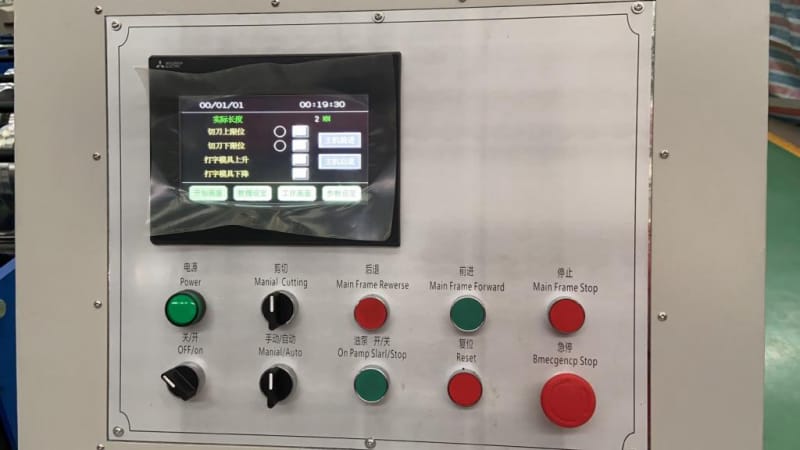

PLC控制柜


连线方式 标准连接插头控制柜 易安装易操作

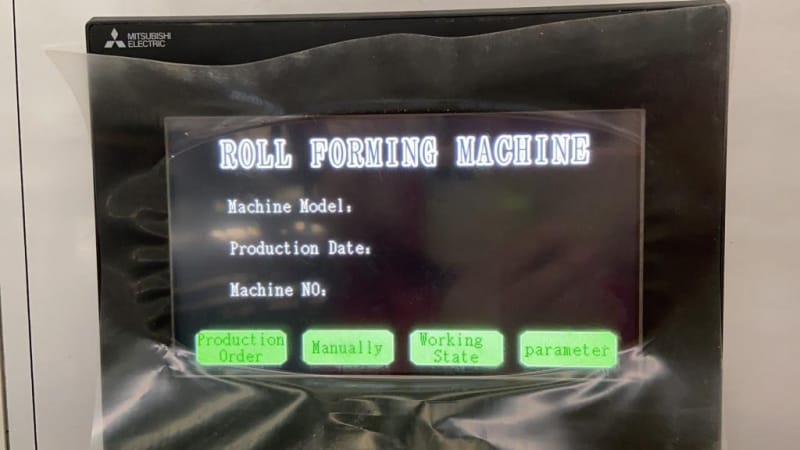

设置方式 工人可在触摸屏上设置长度、数量、孔位等所有数据,控制机器

工人通过触摸屏输入产品的长度和数量,触摸屏会显示机器的工作状态

设定生产完成后设备自动停机

操作系统语言 英文和中文(可定制其他语言)

修正 可修正切割长度误差

控制面板 按钮式开关和触摸屏

长度单位 毫米(mm)

PLC品牌 松下PLC

编码器 欧姆龙品牌

触摸屏 台达或者西门子

受控系统电源 过载保护


由于PLC控制系统,实现了全自动化生产订单,达到全自动高速护栏生产设备的需求。

如果您有任何意向,请联系我们。我们将以丰富的经验以及多年的设计团队,销售团队,给您提供生产方案以及购买体验。

付款方式: 30%定金,剩余70%测试后发货前付清。
售后保障: 提供终身在线技术服务支持,零部件可更换。
最少起订量: 1台
发货期(天): 常规45天,具体可以商定。
保修期: 机器1年保修期
支付保障: 可阿里巴巴下订单支付,享受第三方交易保障。
准时发货保证 √
退款政策 √
(我们的阿里巴巴店铺网址:https://zhongtuomachine.en.alibaba.com/
